Разложите комплект на столе. Проверьте, соответствие порядка цветов на картриджах порядку цветов в самом принтере (синий картридж – синей метке; желтый картридж – желтой метке и т.д.). Если есть несоответствие, то данный вопрос можно решить путем переклейки этикеток между емкостями, но для этого необходимо отследить путь чернил по трубочкам от картриджей, чтобы найти нужную емкость и понять какой цвет в нее необходимо залить. Вставьте пустое снпч, принтер должен показать, что он «Готов к печати» (это делается для проверки чипов), заодно посмотрите как вам удобнее закрепить шлейф. Если все в порядке, вынимаете снпч и приступаете к заправке.

Ознакомьтесь сначала с шагом №4-5, возможно вначале следует подумать, как проложить шлейф. Во внешние емкости-доноры (большие емкости) вставить плотно до упора воронки для заливки чернил. Если у вас емкости объемом 100 мл, то в вентиляционные (маленькие) отверстия емкостей установите воздушные фильтры, если объемом 50 мл заглушите малые отверстия, как показано на рисунке. В картриджах вентиляционные отверстия можно оставить закрытыми.

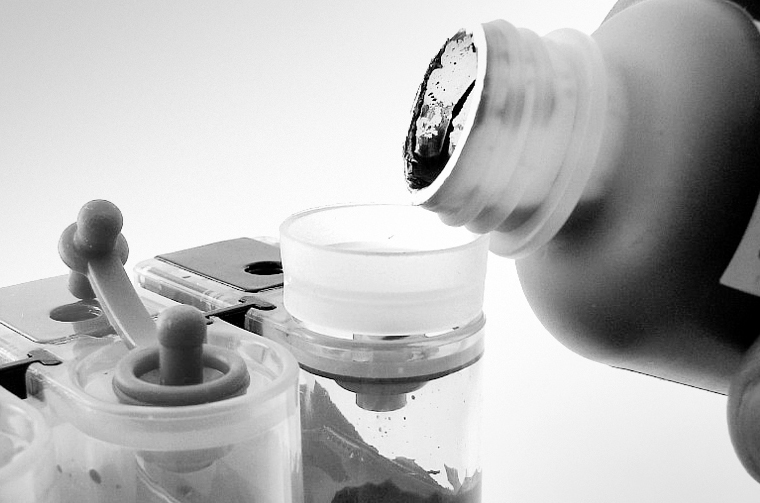

	Заполните емкость чернилами соответствующих цветов через воронки. Каждый отсек, обозначен цветной наклейкой, указывающей на нужный цвет чернил. Залейте чернила соответствующего цвета. Не заполняйте емкости полностью, 80-90% от общего объема емкости будет вполне достаточно.
	После заливки чернил всех цветов выньте воронки из внешних емкостей и тщательно промойте их проточной водой, для дальнейшего использования. Затем, закройте отверстия для воронок цветной резиновой заглушкой прилагающейся в комплекте. При этом воздушные (маленькие) отверстия остаются открытыми, или закрываются воздушными фильтрами.

Извлекайте по очереди резиновые заглушки из картриджа (обычно белого цвета в верхней его части) не острым и плоским предметом, чтобы избежать их разрыва, для того чтобы картриджи начинали заполняться чернилами. При заправке держите картриджи ниже уровнем по отношению к емкостям. Если вы запаслись шприцом то можно ускорить этот процесс, вставляйте шприц носиком (без иглы) в открывшееся отверстие и вытягивайте воздух в шприц, картридж тем временем будет заполняться чернилами. Заполняйте картриджи на их полный объем (или на 90%), но при этом будьте аккуратны, чтобы не облиться чернилами. После заполнения одного картриджа вставляйте плотно резиновую заглушку обратно в картридж. И так с каждым картриджем. Следите чтобы чернила не попадали на чипы картриджа, это может привести к неработоспособности чипа!

В некоторых моделях переключателя «2» НЕТ, следовательно оригинальный картридж ненужен!

Включите принтер. Откройте верхнюю крышку принтера. Убедитесь в том, что ваше СНПЧ пустое либо заправленное, а все отверстия при этом закрыты и шлейф пережат. Нажмите кнопку капля (замена картриджа) – принтер выдвинет печатающую головку в положение замены картриджа (либо это можно сделать через сервисную программу, идущую в комплекте с принтером и установленную на вашем ПК). После этого – выдерните шнур питания из принтера не выключая его через панель кнопок. Это позволит Вам свободно работать с принтером при установке СНПЧ и перемещать печатающую головку вручную (при прокладке шлейфа).

Снимите крышку картриджного отсека, для этого вам потребуется аккуратно снять его крепление (защелку), демонтируйте аккуратно, так, чтобы снятые детали или части от принтера не оказались в самом принтере!

Теперь вам нужно решить как вы будете использовать вашу СНПЧ, есть два варианта: 1) с использованием оригинального картриджа – принтер будет определять картриджи СНПЧ – как оригинальные; 2) без использования оригинального картриджа – картриджи будут определяться как совместимые, стороннего производителя. Мы советуем первый вариант, принтер будет задавать меньше вопросов и в случае гарантийного обращения в памяти принтера не будет записи что принтер использовался с совместимыми расходными материалами.

Так же можно вставить и неполный картридж с целью исключения зацепления шлейфа крепежом для картриджа, во время движения печатающей головки (при этом выбирается второй вариант использования СНПЧ).

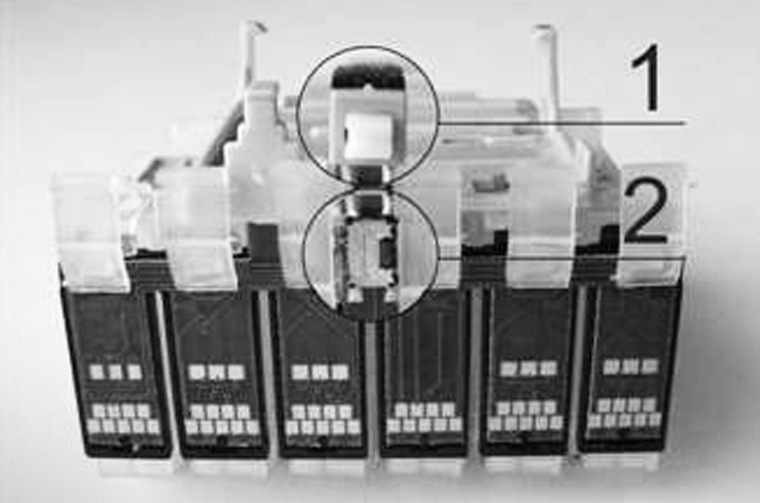

На картриджах СНПЧ присутствуют функциональные элементы: 1. Кнопка принудительного сброса уровня чернил (обнуляет уровень чернил записанный в чипе, когда он уже подошел к минимуму и принтер дальше отказывается печатать), удерживать нажатой более 10 секунд. При этом печатающая голова с картриджами должна находится в положении «Замена чернильниц». 2. Переключатель на использование сенсора наличия чернил (не на всех СНПЧ).

Итак, если вы выбрали первый вариант – поставьте переключатель на использование сенсора наличия чернил в положение вверх. Передвиньте каретку картриджей в левое крыло и вставьте картриджи СНПЧ, в печатающую головку принтера, при этом они должны все защелкнуться.

После установки картриджей СНПЧ в принтер можете установить оригинальный, полный картридж любого цвета предназначенный для данного принтера в специальное гнездо, расположенное сверху картриджей СНПЧ.

В случае если ваш принтер модели R270/R290 шлейф можно проложить через левое крыло под пластмассовой перекладиной. Закрепите шлейф с помощью специальных держателей шлейфа.

Если у вас принтер другой модели, то вам нужно самостоятельно сообразить как лучше закрепить шлейф в вашем принтере, главное чтобы в процессе печати шлейф не переламывался и не перетирался об стенки принтера. Длину шлейфа рассчитайте так, чтобы ее хватало для свободного перемещения печатающей головки крайние положения правой и левой сторон, но при этом не препятствовал перемещению головки.

Верните каретку с картриджами в положение замены (в правое крыло), включите принтер. Для запуска системы – снова нажмите сервисную кнопку на принтере (с капелькой). Принтер запустит прочистку. Распечатайте тест дюз. Как правило, можно сразу приступать к работе. Впрочем, не будет лишней пауза в 1-2 часа, для выхода воздуха из печатающей головки принтера, который попал туда входе установки системы.
